Projetos dos Usuários:    Antena empilhada de UHF 435mhz  -  Projeto: CT1BPJ -  Jorge Sá
 Antenas enfasadas de UHF 435,500MHZ

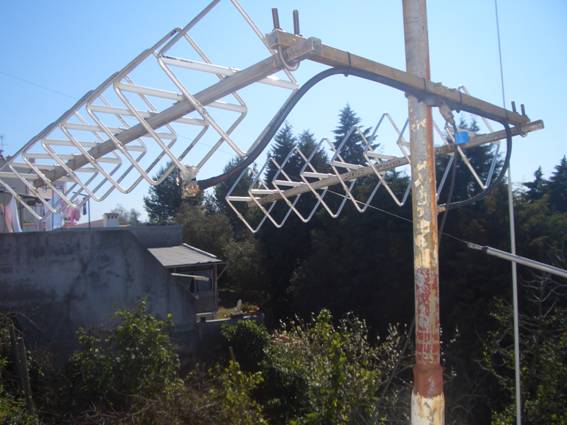

Ilustração 1 Antenas enfasadas montadas num mastro antes de ir para o telhado para mastro com rotor.

ANTENAS DE UHF

 Antenas de UHF 435,500MHZ , feitas e textadas, consigo accionar repetidores mesmo dentro do QTH, ROE1:1, são bastante directivas.

Acabadas são para ligar em fase, cabo de 75 omios da antena ao " T " de baixada 50 omios.

                           75______A_________ X_________B________75
A e B chicotes de 75 omios em multiplos  impares  de 1/4 de onda,  X é ponto de baixada 50 omios



1/4 = 300/435.500mhz = 0,68      0,68/4=0,17cm   0,17x0,66= 0,11 cm  0,11cm é um 1/4 de onda no cabo RG11U de 75Omios, 0,66 é a factor velocidade do cabo

como a distancia para ligar as 2 antenas em fase necessita entre 45 a72cm, como tem de ser sempre multiplos de 1/4   faz-se assim 0,11x5multiplos de 1/4 = 55 cm

Portanto o chicotes de cabo RG11  A e B  tem 55cm cada um.

Para fazer polarização vertical a antena fica com a PL de painel em baixo, quando se quer horizontal o ataque na ficha PL é feito de lado, para longas distancias utiliza-se horizontal.

Elementos feitos em varão de aluminio de 8m/m de diametro, comprado em casa que vende aluminios para construção de portas e janelas de aluminio.

Boom feito em tubo quadrado de aluminio 20x20m/m, comprimento 7xxxcm.

Suporte dos elementos feito em tubo plastico de 12m/m de diametro.

Suporte ao boom é feito com tiras de aluminio. (Mostro foto ou desenho)

Suporte da ficha PL e ligação do irradiante é feito em péça de acrilico ou prespex (mostro foto ou desenho)

A união ou o fecho dos quadrados é feita com tubo de aluminio de diametro interior igual ao varão de 8m/m e com o comprimento de 15m/m crava-se com rebites prego. (mostro foto ou desenho)

Abraçadeiras de escape para suporte ao mastro.

A antena tem 8 elementos:

Reflector  72,088cm

irradiante  70,038cm        separação ao reflector   12,74cm

1º director 68,24cm          separação ao irradiante 10,498cm

2º director 66,192cm                  "                  "            "

3º director 64,206cm                  "                  "            "

4º director 62,281cm                  "                  "            "

5º director 60,411cm                  "                  "            "

6º director 58,541cm                  "                  "            "

A dobragem dos elementos para formar o quadrado é feita num torno de bancada com um parafuso de 12m/m e com um tubo (mostro fotos ou desenho) Préviamente marca-se as

medidas no varão para se fazer as dobras. A dobragem do irradiante é diferente.

Ilustração 2 Como ficam as PL´s de painel montadas.

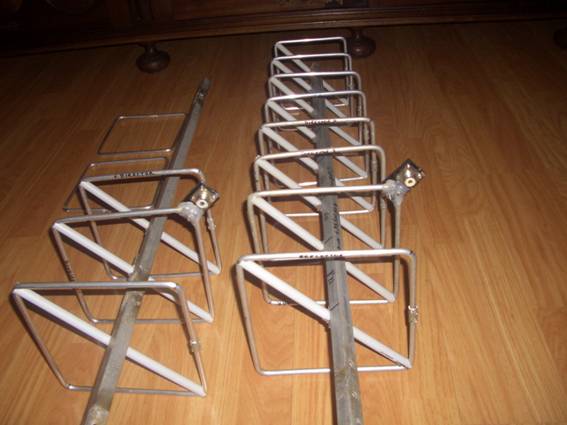

Ilustração 3 Uma antena feita e dois quadrados para montagem.

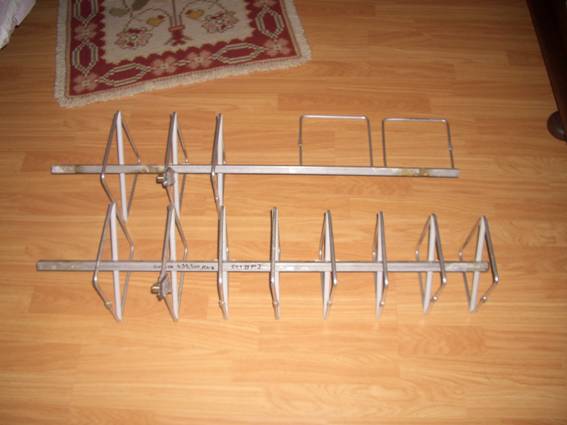

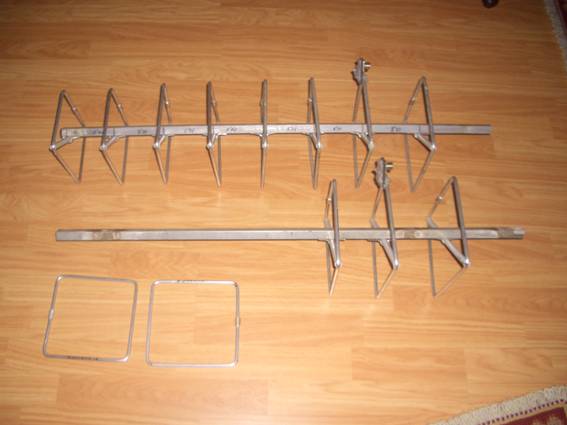

Ilustração 4 Uma antena feita e outra em acabamento.

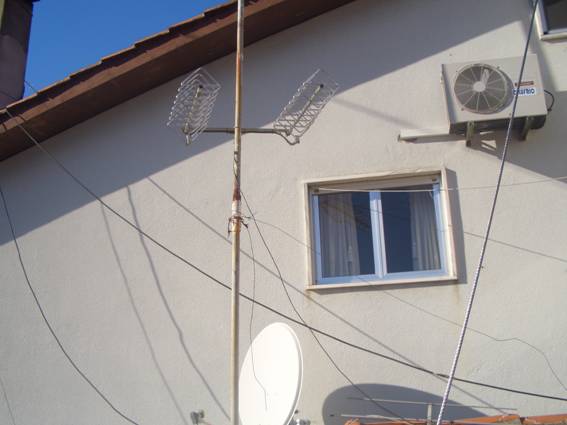

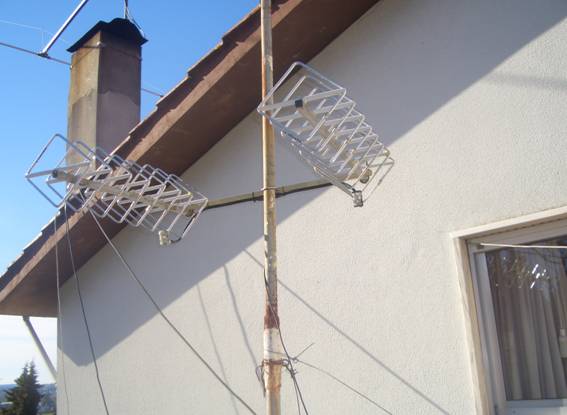

Ilustração 5 Duas antenas enfasadas polarização horizontal

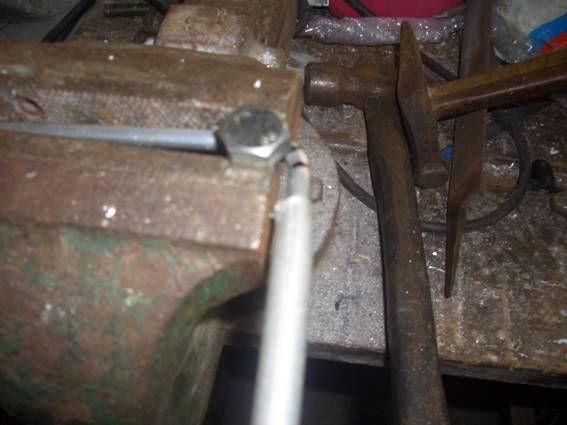

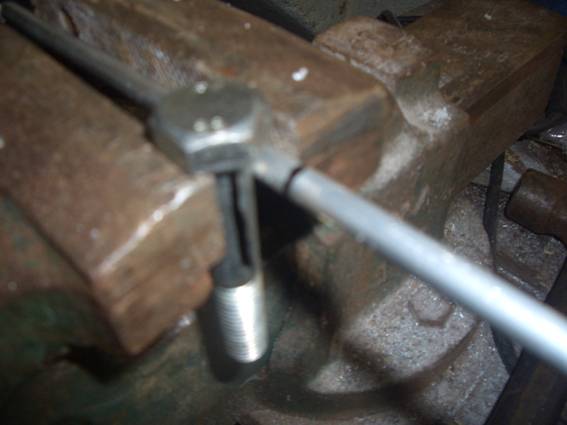

Ilustração 6 Torno de bancada um parafuso marcado e barão (vergalhão ou tubo de alumínio).
marcado para dobrar, e tubo para dobrar o barão (vergalhão ou tubo de alumínio).

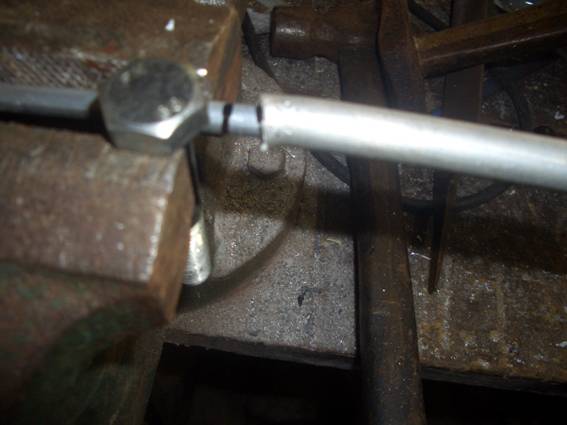

Ilustração 7 barão (vergalhão ou tubo de alumínio).  preso no torno e tubo para dobrar o barão. (vergalhão ou tubo de alumínio).

Ilustração 8 barão. (vergalhão ou tubo de alumínio).
com a marcação e tubo para dobrar o barão.

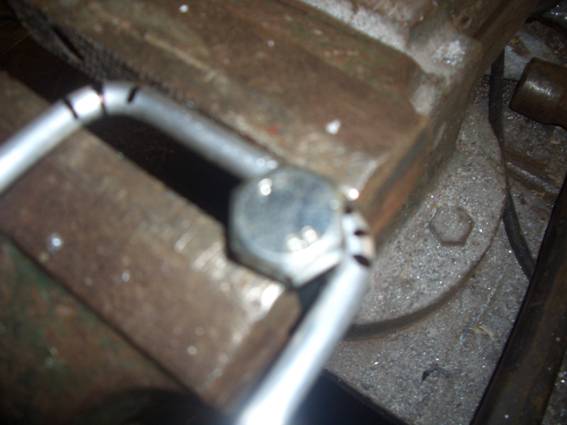

Ilustração 9 barão. (vergalhão ou tubo de alumínio).
dobrado com ajuda do tubo.

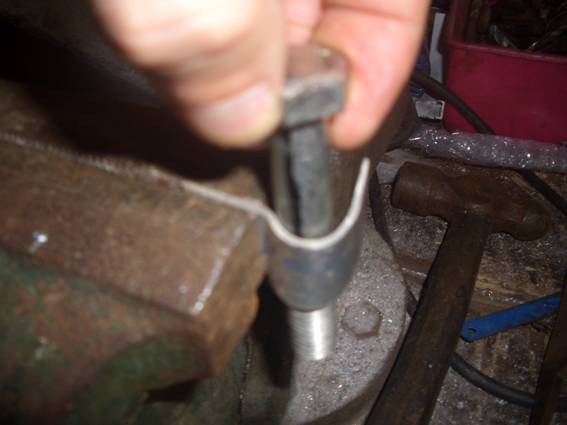

Ilustração 10 Dobrado o barão. (vergalhão ou tubo de alumínio).
com ajuda do tubo e marcações para medidas de curvatura.

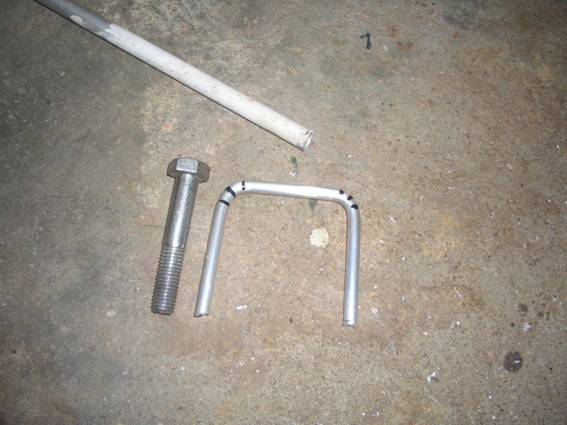

Ilustração 11 Um barão. (vergalhão ou tubo de alumínio).
dobrado com o parafuso e tubo utilizados para a dobragem.



Ilustração 12 Antenas ligadas em fase com os 2 chicotes de 75 omios para dar a baixada de 50 omios.

Polarização horizontal o ataque à PL é feita embaixo se fôr lateral é polarização vertical.

Ilustração 13 Fazer péça em chapa de aluminio para fixar os quadrados ao boom.

Ilustração 14 Fazer péças de fixacção ao boom com ajuda de parafuso do diametro do tubo plastico
de suporte dos quadrados.

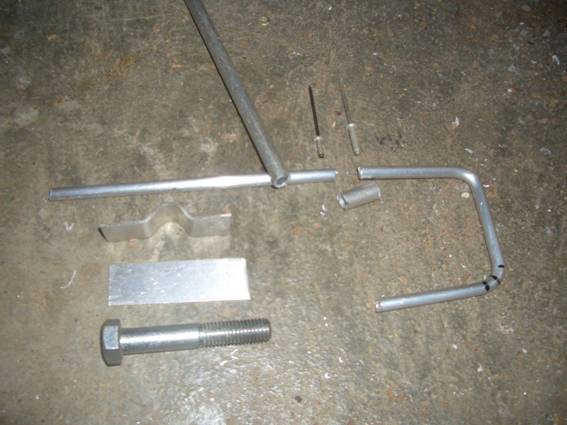

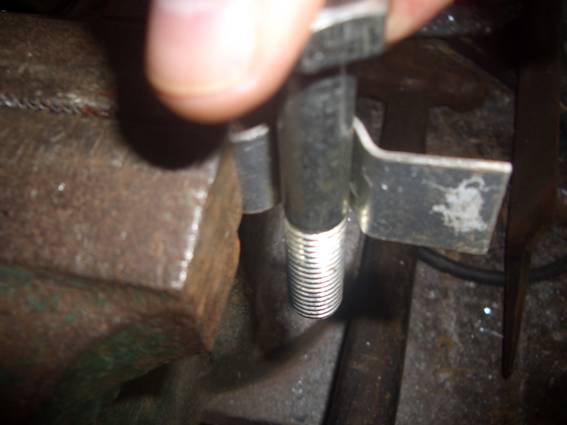

Ilustração 15 Tubo de união e fecho do quadrado que é fixo com rebites prego, o parafuso de
12m/m e rebites péças de chapa de aluminio de fixacção dos elementos directores ,reflector e irradiante

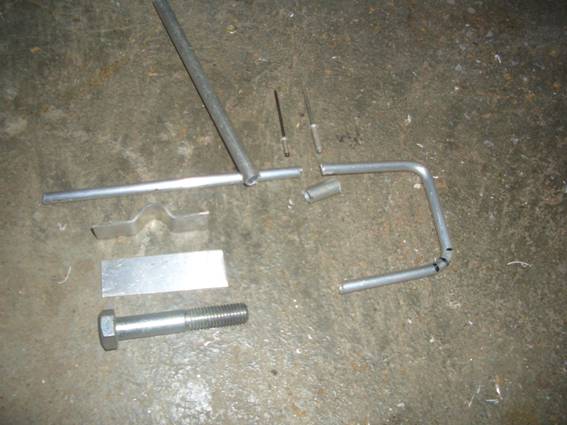

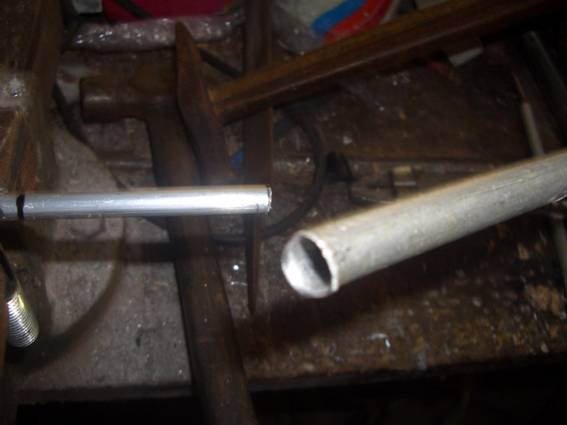

Ilustração 16  Tubo de união dos quadrados de diametro pouco superior ou justo do barão.
(vergalhão ou tubo de alumínio) que vai ser preso com rebites, péças de fixar elementos ao boom.



Esta foi mais uma antena para que alguns colegas interessados possam fazer, sem protagonismos,
e sem vir para estas coisas contar a historia de radioamador desde pequeno, penso que os artigos que publico estão com a apresentação necessaria e documentada para que qualquer um possa executar, não é meu apanágio andar a apanhar artigos de outros ou « corujar » conversas sobre artigos , e depois aparecer não ando atraz de ninguem e depois fazer de papagaio !!!!! copiar os mesmos passos .

A todos os colegas que tem enviado emails de agradecimento sobre os meus artigos que a FEIRNHA DIGITAL e em especial ao Prezado Colega BIRA um especial agradecimento.

Jorge CT1BPJ
