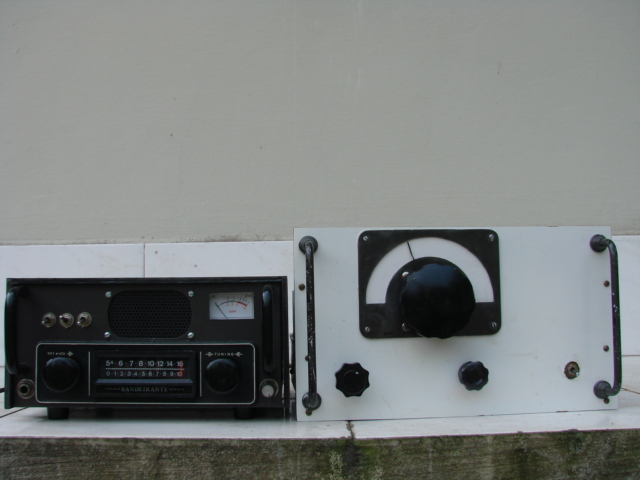

Agora que você já “preparou” um rádio de carro para utilizá-lo como receptor para radioamador, talvez queira progredir, melhorando sua recepção.   Esse mesmo   auto rádio preparado, já com fonte, oscilador de batimento e “S” meter (Artigos I e II do “Começo de Cantiga”) pode servir como segunda conversão  para uma recepção mais sofisticada que seria um receptor de dupla conversão. Esse tipo de recepção oferece incontáveis vantagens sobre um receptor de conversão simples e já que você tem o  rádio de carro que servirá  como  segunda conversão  é perfeitamente possível fabricar em casa um CONVERSOR, para usar os dois como um receptor de dupla conversão.

Até agora você está usando o seu rádio de  carro adaptado  sintonizando  40 metros, por exemplo. Para trabalhar como segunda conversão ele será sintonizado (fixo) em Ondas Médias em 1600 kHz. A primeira conversão  ou CONVERSOR propriamente dito irá receber os sinais de ondas curtas (7 MHz, no caso de 40 metros) e transformá-los em sinais de 1600 kHz, que por sua vez serão entregues à entrada do rádio de carro (sintonizado em 1600 kHz). Temos aí, de forma bem básica, o princípio de funcionamento de um receptor de dupla conversão.

                                   Há  uma  infinidade de  propostas e projetos  para construção doméstica  de conversores. Nós mesmos já divulgamos umas dezenas deles nas páginas da revista ANTENNA-ELETRÔNICA POPULAR,   no “falecido”  boletim QTC  da Labre-SP   e  também   no “site” www.rst.qsl.br , do nosso querido amigo Marquinho, PY2CWW.  Nesta terceira conversa na Feirinha Digital vamos dar esquema, lista de materiais   e “dicas” de construção de   um projeto simples de conversor para Ondas Curtas (no caso aqui com bobinas calculadas para só para 40 metros), que já é o resultado de transformações de outros esquemas mais difíceis de montar, mas que nem por isso deixa de ser um excelente receptor para esta faixa.

                                    Terminada esta explicação vamos mostrar o esquema e a relação de peças para o   FET-O-FORTY, um conversor para 40 metros, que já é uma modificação do FET-O-DINO, que era para duas bandas e que por sua vez foi “herdeiro” de um clássico valvulado chamado “ÔCODINO”. Os esquemas desses conversores citados ainda encontram-se no “site” www.rst.qsl.br .

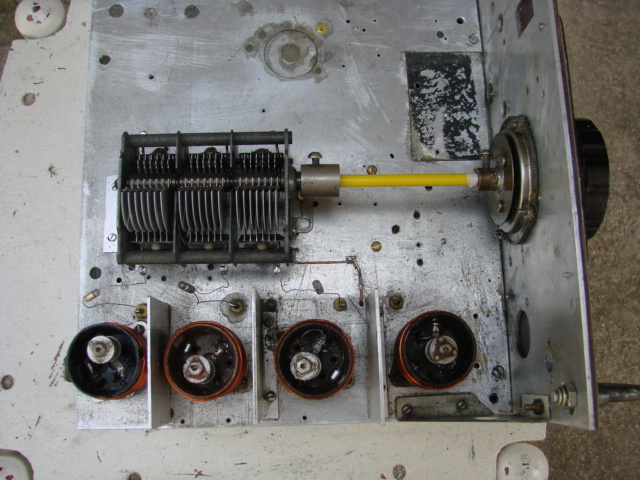

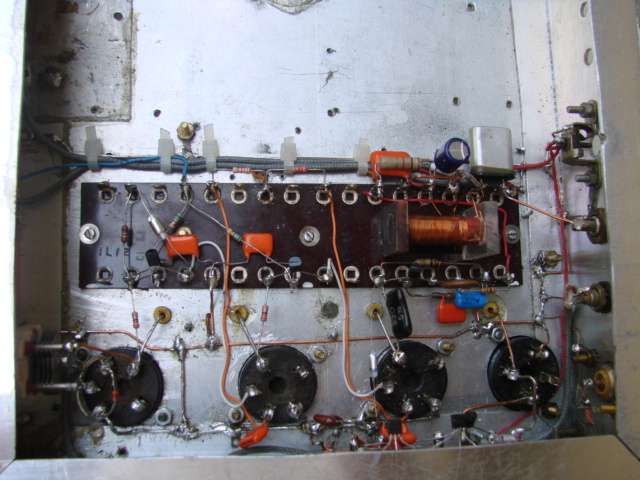

Na montagem  do  FET-O-FORTY foram utilizadas bobinas de diâmetro bem grosso para proporcionar um excelente ganho (alto “Q”), do mesmo modo que nos conversores que o precederam. Mas no final do artigo daremos a receita para bobinas de um diâmetro mais reduzido para aqueles que preferem  fazer montagens miúdas.

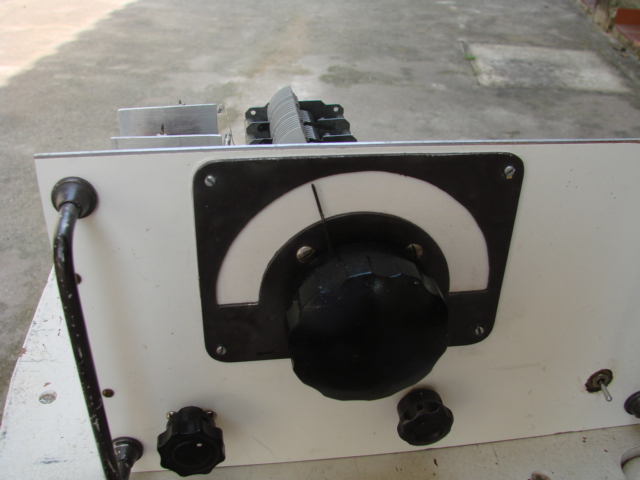

Agora, mãos à massa e vamos para a primeira conversão, o FET-O-FORTY !

Sucesso na montagem e... alegria nos resultados !

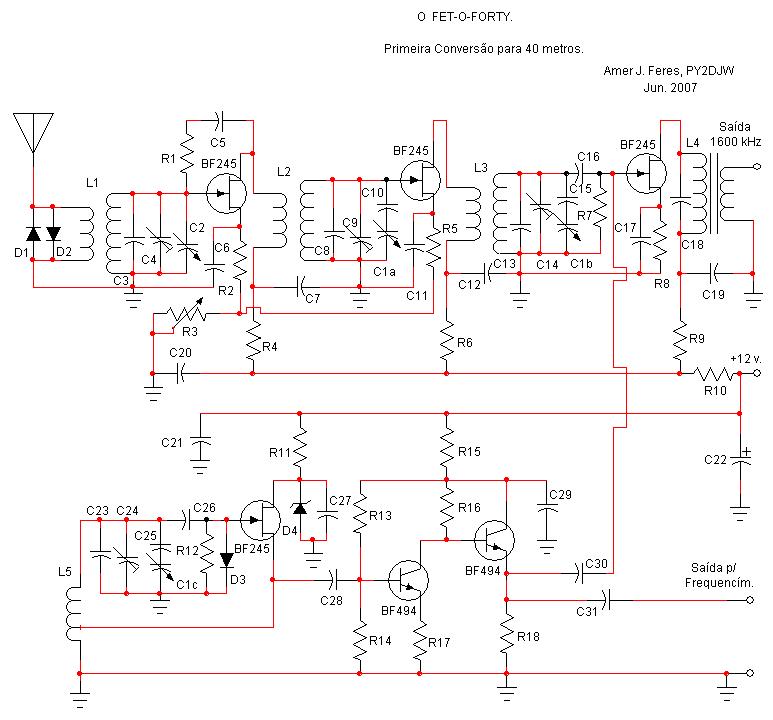

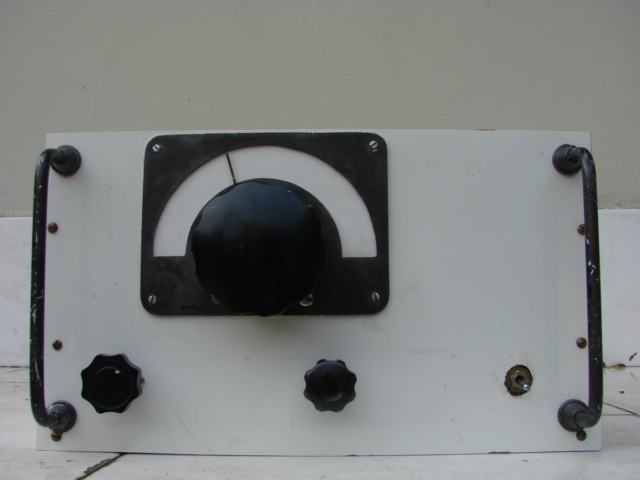

                                      Primeira conversão para 40 metros .

                                  Modificando a modificação do modificado.

                  Esta é a versão  do   FET-O-DINO     (também conhecido como SHOOTNOSACK)

feita para trabalhar em uma só faixa.Aqui com bobinas calculadas para 40 metros, mas poderão
ser adaptadas para outras faixas. Este projeto não está disponível em forma de “kit”. Não estou tentando lhe vender nada.
Se você quiser este rádio, terá que construí-lo.

                 Relação de Materiais:

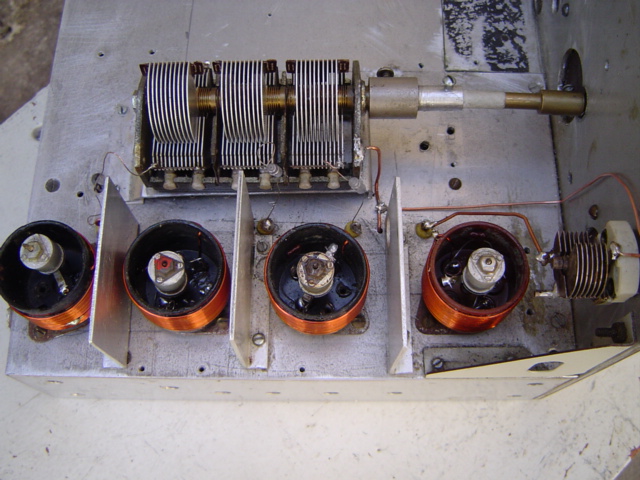

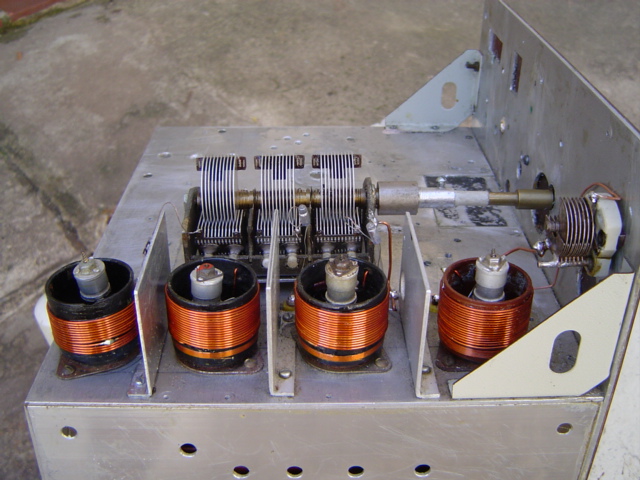

Bobinas – L1, L2, L3 e L5 são construídas sobre formas de 32 mm de diâmetro.   Podem ser usados

pedaços de tubo de PVC marrom (para água) de 1 ¼   poleg.
se você fizer as bobinas fixas. Se decidir fazer as bobinas cambiáveis, para poder trabalhar em
outras faixas, use culotes de válvulas, colocando-os em soquetes no chassis.
Neste caso instale os trimmers e capacitores que fazem parte dos circuitos

LC dentro do próprio culote, pois assim, ao trocar a bobina, troca-se todo o circuito
sintonizado para a faixa.
L1, L2 e L3 são exatamente iguais e feitas com 15 espiras unidas de fio esmatado Nº 18.
O “link” (secundário) para essas bobinas é feito de 6 a 8 espiras unidas de fio 32 enroladas
de 1 a 2 mm abaixo do enrolamento principal.

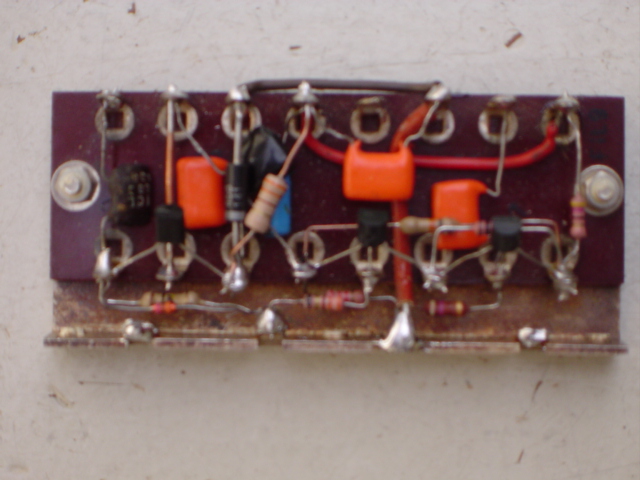

L5 é feita com 13 espiras unidas de fio esmaltado Nº 18, com “tap” na 3 ½ espira.
Esta bobina, em conjunto com os capacitores e trimmer que a acompanham deve ser ajustada
para oscilar de 8.600 a  9.300 kHz,   para permitir a  cobertura  de faixa de 7.000 a 7.600 kHz.

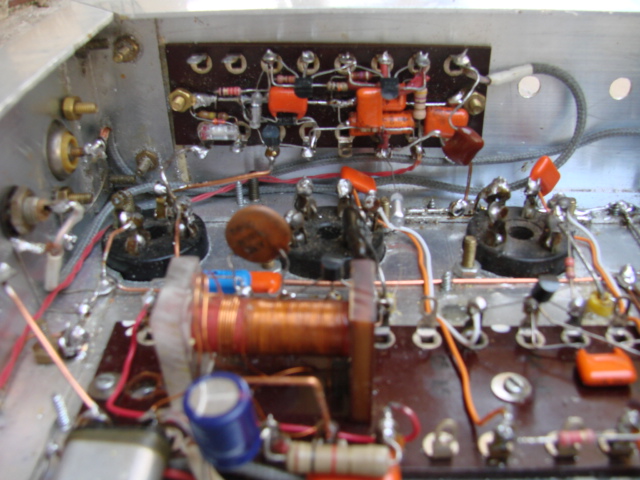

L4 – Transformador de 1.600 kHz. Feito sobre um pedaço (uns 4 cm) de ferrite, desses
de antena de rádios portáteis, com 60 espiras unidas de fio esmaltado Nº 32 ou 30.
O secundário é feito de 5 a 6 espiras unidas de fio esmaltado Nº 25 a 27 a 1 ou 2 mm
abaixo do enrolamento primário. Coloque blindagem entre uma bobina e outra para evitar interação.
