(V)            A SEGUNDA - Uma segunda conversão com circuito integrado, para ser usada com conversores para Ondas Curtas.


                                                                                 Amer J.Feres, PY2DJW

                                                                                     py2djw@gmail.com

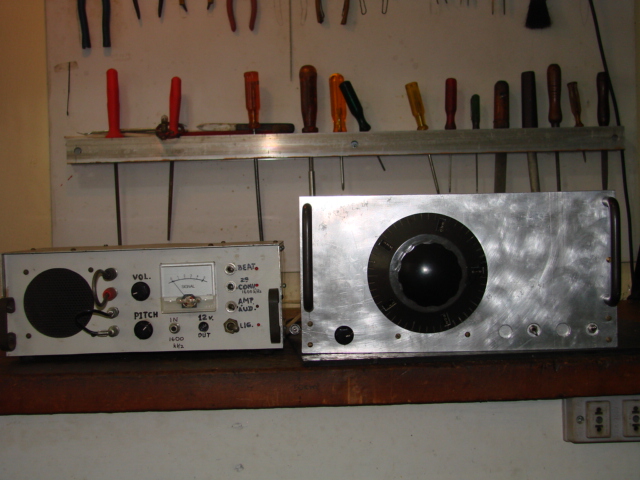

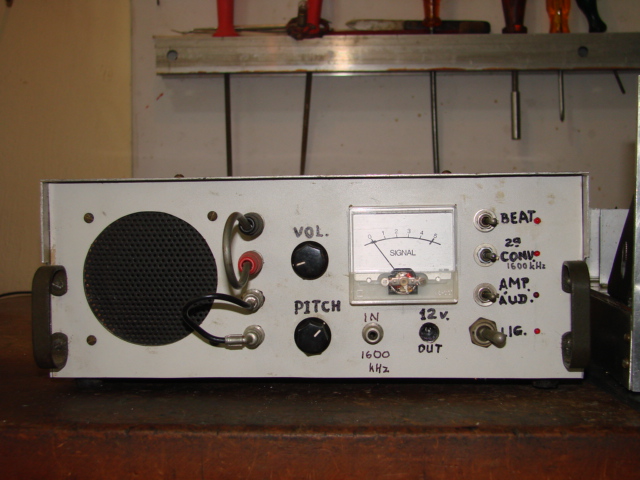

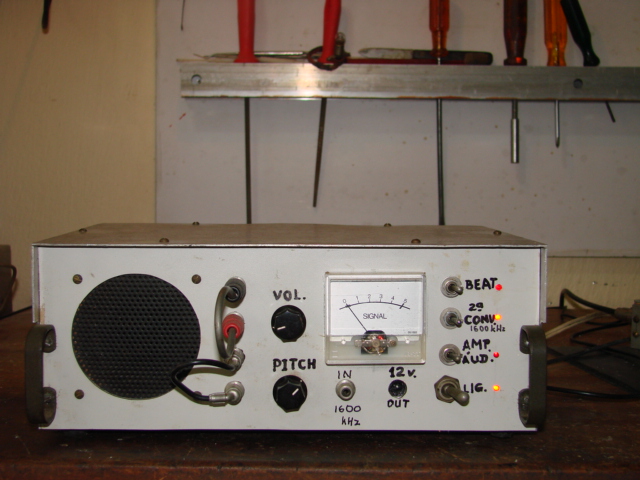

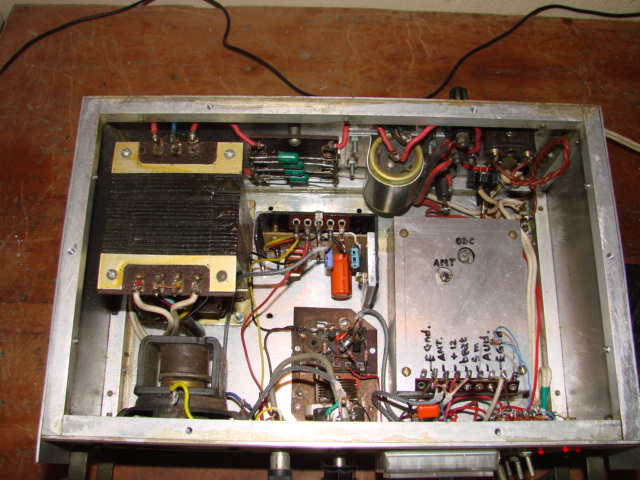

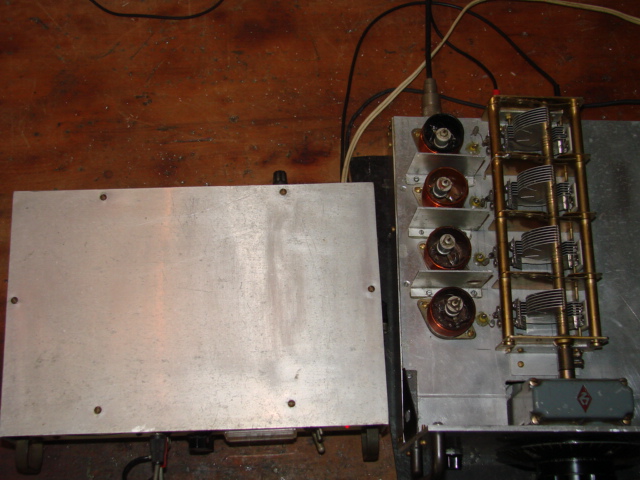

                 Durante esses anos todos, temos realizado dezenas de montagens de conversores. Estamos agora apresentando para aqueles que gostam de experimentar com esses conversores uma SEGUNDA CONVERSÃO, usando CI que tanto pode ser montada dentro de um receptor quanto feita como uma caixa à parte para servir de testes.
Está programada para funcionar em 1600 KHz, mas nada impede de ser modificada para outra frequência.
O projeto não é original, pois foi desenvolvido pela Philips na década de 80 e amplamente utilizado em receptores comerciais. Só o adaptamos para as necessidades radioamadorísticas . O “data sheet” com
detalhadas informações sobre o CI encontra-se facilmente na Internet.

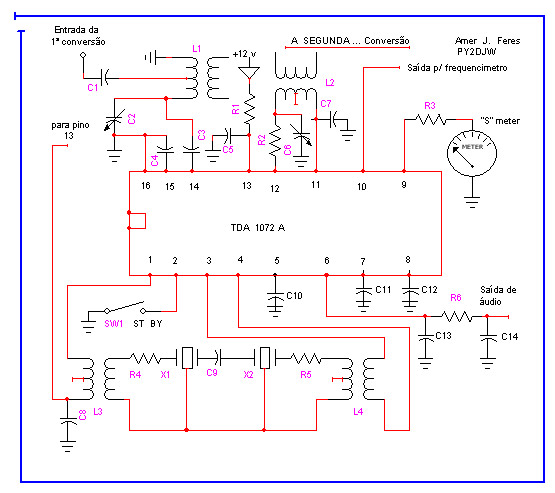

Relação de materiais:

CI – TDA1072A

Capacitores

C1 – 33 pF cerâmico
C2 e C6 – trimmer 3 a 30 pF, preferencialmente a ar (Philips) concêntrico
C3 – 39 pF , cerâmico ou Styroflex
C4, C7 e C10– 100 KpF, cerâmico ou poliester
C5 - 100 MF, 16 v, eletrolítico
C8 - 10 KpF , cerâmico ou poliester
C9– 47 pF , cerâmico ou Styroflex
C11 - 2,2 MF , l6 v, eletrolítico
C12 - 33 MF, l6 v, eletrolítico
C13 e C14 - 4,7 KpF, cerâmico ou poliester

Resistores
(todos de ¼ de watt)

R1 – 270 R
R2 - 22 R

R3 - 3K3, para um instrumento de 1 mA, ou outro valor segundo o instrumento a ser usado como “S meter”, que pode até ser um VU
R4 e R5 – 1k2
R6 - 10k

Indutores


Os quatro indutores utilizados foram da TOKO, em caixa de blindagem de 1 X 1 cm

L1 – Bobina de antena de Ondas Médias. Se tiver dificuldade em encontrá-la, pode ser usada uma caneca da 3ª FI,( preta ) retirando-se o capacitor interno do primário da bobina.
L2 – Bobina osciladora para Ondas Médias (vermelha).Deve ser ajustada para oscilar em 2055 kHz.
L3 - 1ª bobina de FI para 455 KHz (amarela).
L4 - 2ª bobina de FI para 455 KHz (branca).

Filtros
(X1 e X2)

Filtros cerâmicos para 455 KHz (geralmente amarelos). São filtros simples ( não duplos ) , com 3 terminais . Medem aproximadamente 7 X 3 mm . Os filtros marcados 455B ou 455 A são mais “estreitos” que aqueles marcados simplesmente 455.

Publicado em ANTENNA-ELETRÔNICA
POPULAR Vol.123 – Nº3 .

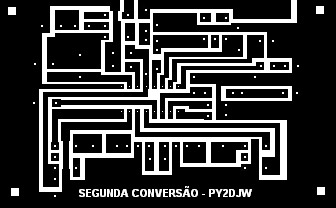

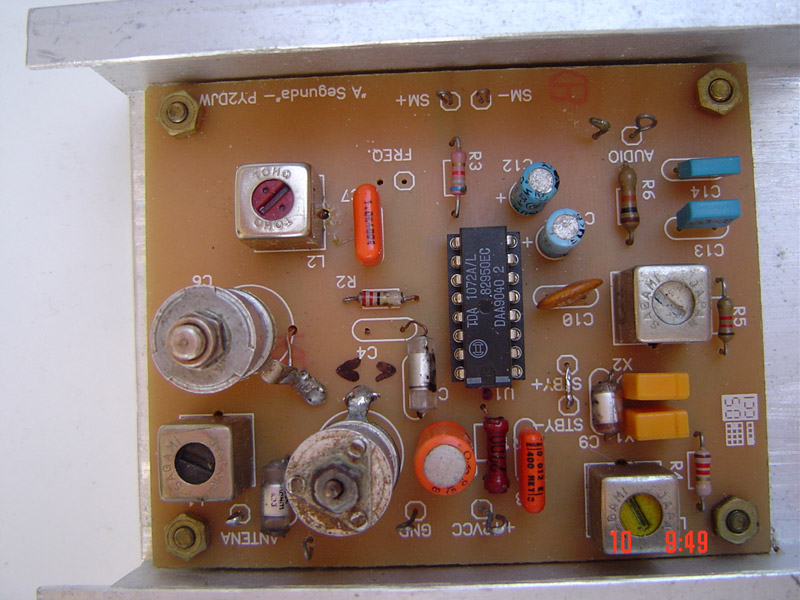

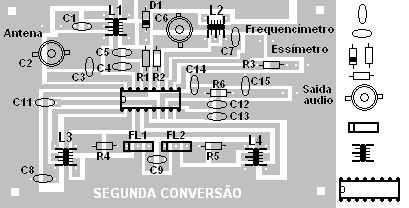

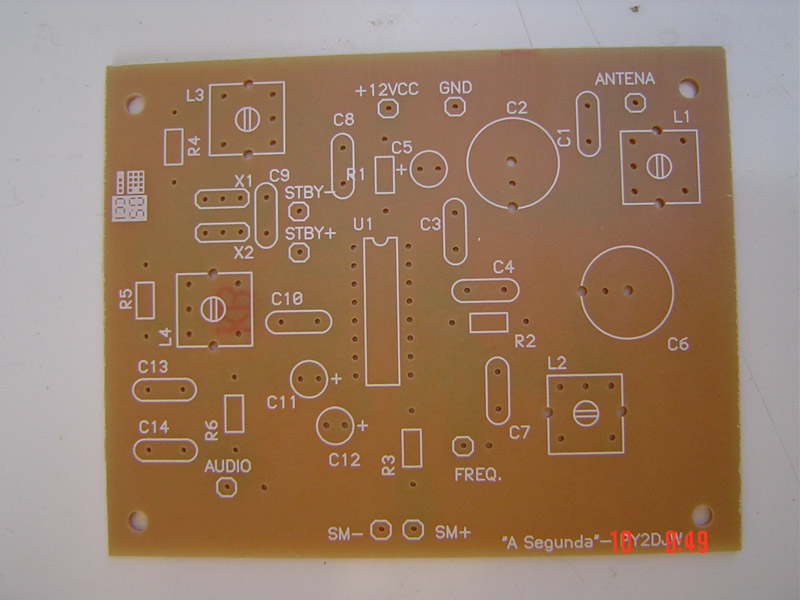

As plaquetas para a montagem foram
desenvolvidas pelo colega José An-
tônio, PT9JA.
