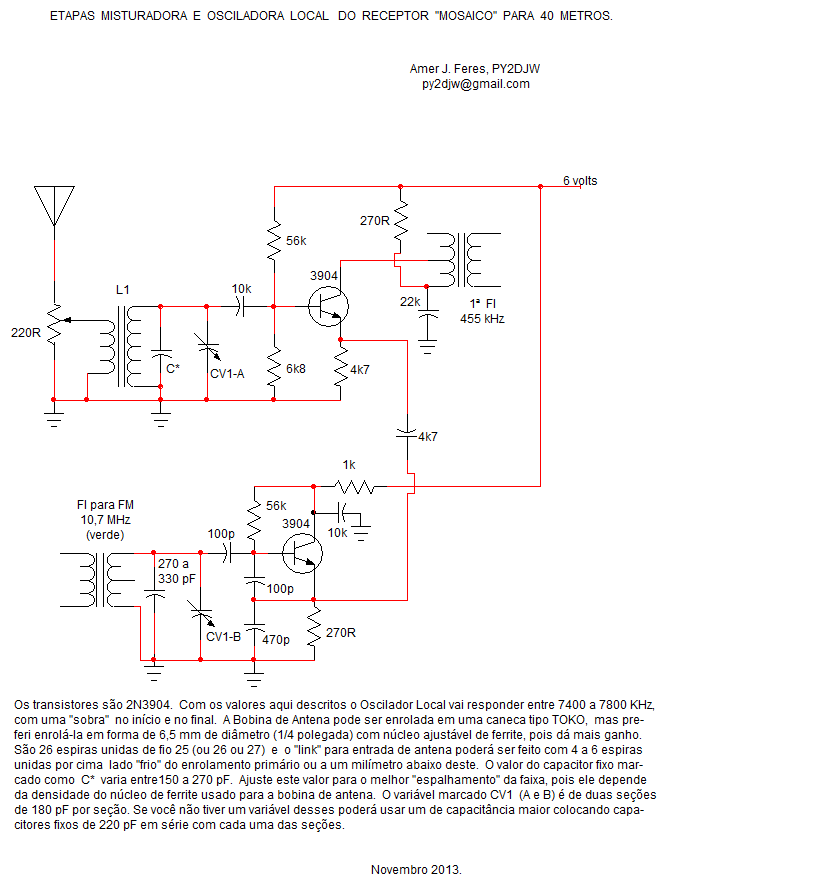

ETAPAS MISTURADORA E OSCILADORA LOCAL
|
||||||||
| RECEPTOR “MOSAICO” PARA 40

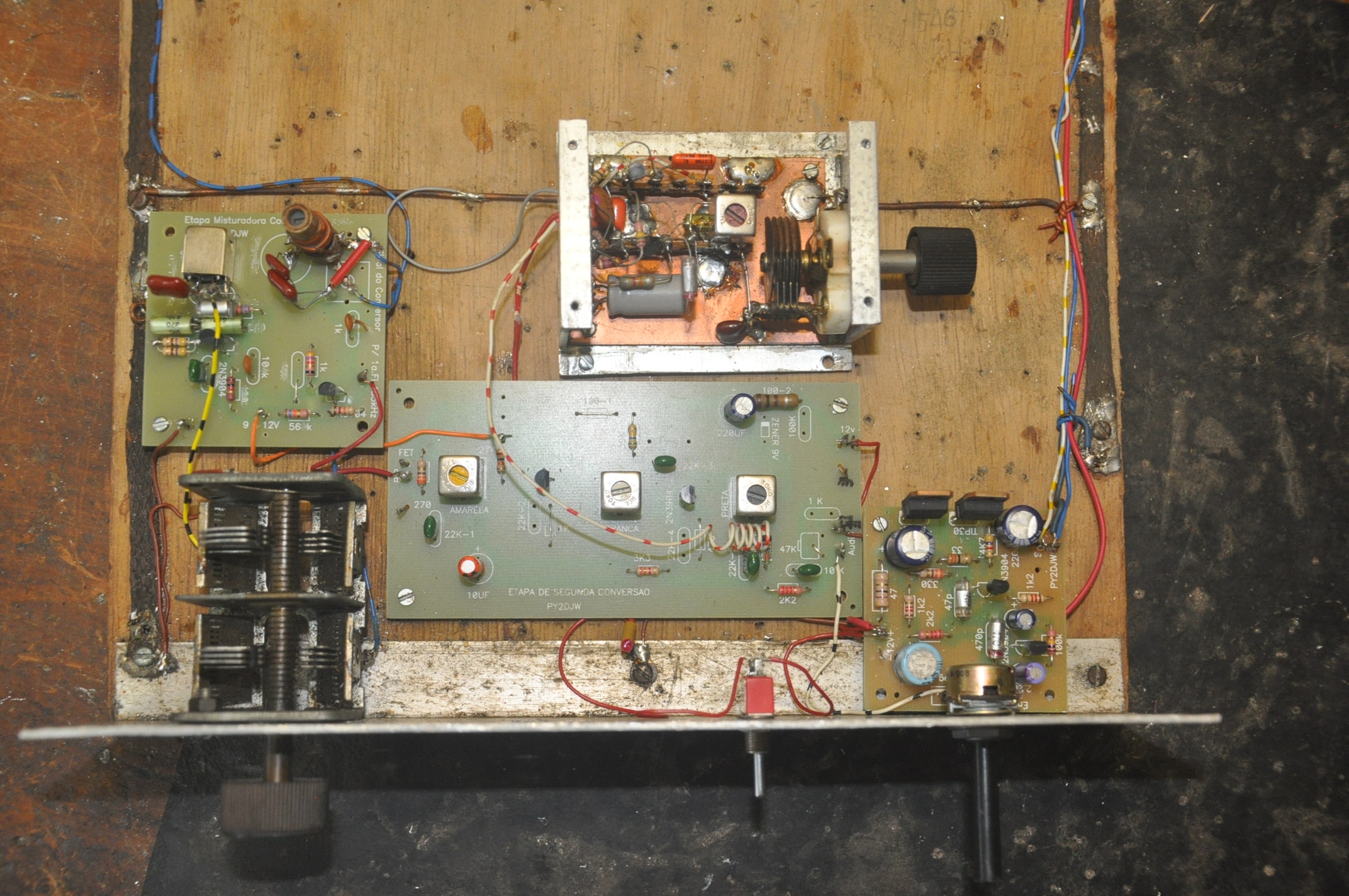

METROS . Amer J. Feres, PY2DJW. py2djw@gmail.com Por que esse nome? É que, de fato, é um mosaico de uma série de “ladrilhos” que foram se juntando até formar a peça final. Quem tem acompanhado as propostas de montagens que fiz nesses últimos tempos deve se lembrar do Receptor para Ondas Médias (Artigo Nº 40 da Feirinha Digital),que funciona muito bem, que serve também como 2ª conversão para um conversor de Ondas Curtas e que, acima de tudo, é muito simples de ser montado. Há uma placa de circuito impresso feita especialmente para ele. Nosso colega Delson (py2dme@ig.com.br) poderá disponibilizar essa placa para você. Muito bem. O que foi feito aqui foi simplesmente usar essa placa (um dos “ladrilhos”) como base para o receptor , modificar as bobinas de Ondas Médias para 7 MHz, juntar uma etapa osciladora local separada para dar maior ganho e estabilidade ao receptor e pronto. Temos o receptorzinho funcionando em 40 metros. Pelas informações fornecidas junto com o esquema aqui incluido você vai ver que é fácil enrolar a bobina de antena . E para facilitar ainda mais a tarefa usamos um “pulo do gato” para a bobina osciladora, que seria mais difícil de enrolar - utilizamos uma bobina de FI para receptores de FM, que ressona em 10.7 MHz e abaixamos a frequência simplesmente colocando um capacitor de boa qualidade de 330 pF em paralelo com o capacitor já existente na caneca dessa FI.E temos um oscilador local cobrindo de 7400 a 7800 MHz mais ou menos, portanto 455 kHz acima da frequência de entrada do sinal de antena. A etapa de FI de 455 kHz usada foi exatamente aquela descrita no Receptor para Ondas Médias (a que está na placa de circuito impresso). E o receptor já estará funcionando em 40 metros. Esta etapa foi o segundo “ladrilho” do nosso mosaico. O terceiro “ladrilho” foi para melhorar o áudio de saída do receptor. Todo mundo sabe que em AM o que faz diferença é um bom áudio. Tirei o sinal demodulado (após o diodo detetor) da placa de FI e o apliquei num amplificador de áudio muito mais potente e elaborado, com um par de transistores complementares, que foi publicado no Artigo Nº43 da Feirinha Digital. A placa de circuito impresso para esse amplificador também está disponível com o Delson. E, por fim, usei o circuito do Artigo Nº 1 da série da Feirinha Digital para juntar ao receptor o quarto “ladrilho”, que é o Oscilador de Batimento para recepção em CW e SSB. Com uma pequena porção de placas de circuito impresso e circuitos já existentes e conhecidos você poderá montar seu “Mosaico” para receber (e bem) os 40 metros. Para que se tenha uma ideia anexo foto da “penduragem” feita a título de protótipo com as placas fixadas sobre uma tábua.
|
||||||||
